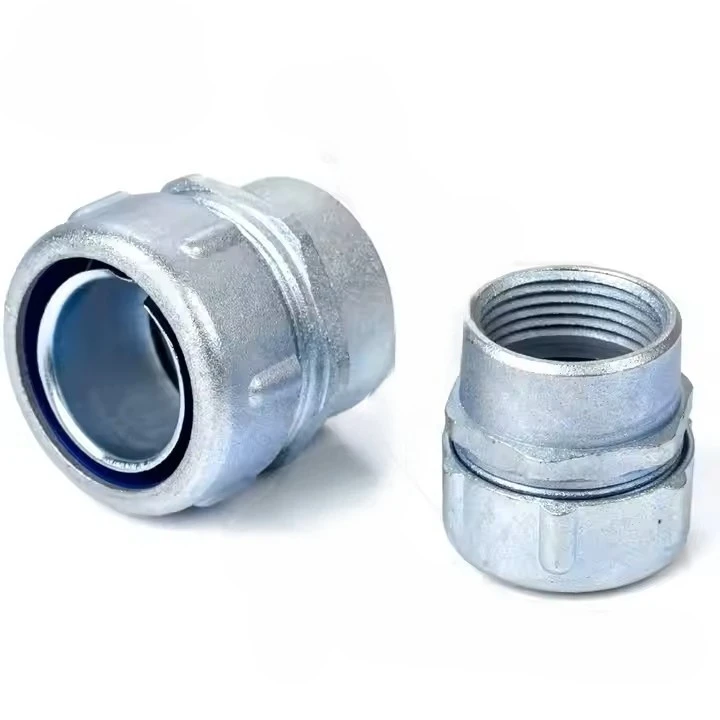

Connecteur de tuyau de conduit flexible DPN
Matériel
Le matériau principal du connecteur de conduit flexible DPN est un alliage de zinc. Il est généralement moulé sous pression-et galvanisé pour offrir durabilité et résistance à la corrosion.
Taille
Vous trouverez ci-dessous un tableau résumant la plage de tailles déduite du connecteur de conduit flexible DPN, basé sur des modèles similaires et des normes industrielles :
|
Modèle (déduit) |
Taille (pouces) |
Métrique approximative (mm) |
Utilisation courante |
|
DPN-12 (est.) |
3/8" |
~9.525 |
Résidentiel léger |
|
DPN-16 (est.) |
1/2" |
~12.7 |
Résidentiel standard |
|
DPN-20 (est.) |
3/4" |
~19.05 |
Des séries commerciales plus importantes |
|
DPN-25 (est.) |
1" |
~25.4 |
Industriel |
|
DPN-32 (est.) |
1-1/4" |
~31.75 |
Industrie lourde |
|
DPN-38 (est.) |
1-1/2" |
~38.1 |
Industrie lourde |
|
DPN-51 (est.) |
2" |
~50.8 |
Grand industriel |
Usage
- Industriel : il est couramment utilisé pour connecter des conduits flexibles à des machines, des moteurs ou des équipements.
- Commercial : il est utilisé dans les immeubles de bureaux, les entrepôts ou les espaces de vente au détail pour acheminer le câblage vers des raccords filetés ou des panneaux.
- Résidentiel : il est utilisé dans les maisons pour le câblage extérieur ou dans les sous-sols/greniers.
Tableau des principales spécifications
Vous trouverez ci-dessous un tableau résumant les principales spécifications liées à l’utilisation du connecteur de tuyau pour conduit flexible DPN :
|
Attribut |
Valeur |
|
Nom du produit |
Connecteur femelle pour conduit flexible DPN |
|
Utilisation principale |
Connectez le conduit métallique flexible aux tuyaux/équipements filetés |
|
Matériau (corps) |
Alliage de zinc, galvanisé |
|
Composants supplémentaires |
Caoutchouc nitrile (joint, probablement), fer (vis/bague, possible) |
|
Gamme de tailles |
3/8" à 2" (par exemple, 1/2", 3/4" commun, déduit) |
|
Classement de protection |
IP65 (modèles-étanches aux liquides, déduit) |
|
Spécification du fil |
NPT, métrique, PG |
|
Applications |
Industriel, Commercial, Résidentiel |
Structure
1. Corps principal :
- Matériau : alliage de zinc, moulé sous pression-, généralement galvanisé.
- Conception : un corps cylindrique ou hexagonal avec une extrémité filetée femelle-
2. Mécanisme de serrage :
- Matériau : Probablement du fer, éventuellement galvanisé ou traité pour résister à la rouille.
- Conception : généralement une vis de réglage ou un anneau de compression intégré au corps
3. Joint ou sceau :
- Matériau : Caoutchouc nitrile (NBR), connu pour sa résistance à l'eau, à l'huile et aux produits chimiques.
- Conception : un composant semblable à un anneau ou une rondelle-, probablement positionné à l'intérieur du connecteur à l'endroit où le conduit entre ou à la jonction filetée.
4. Manchon ou insert de tuyau (facultatif) :
- Matériau : Probablement une partie du corps en alliage de zinc ou un insert séparé.
- Conception : Un manchon ou une extrémité évasée qui aligne et saisit le conduit flexible.
étiquette à chaud: Connecteur de tuyau de conduit flexible dpn, Chine fabricants de connecteurs de tuyau de conduit flexible dpn, fournisseurs, usine, Connecteur de tuyau flexible DGJ, Connecteur de tuyau flexible DKJ, DPJ Flexible Conduit Connector, Connecteur de tuyau flexible DPN, connecteurs de conduits métalliques flexibles
